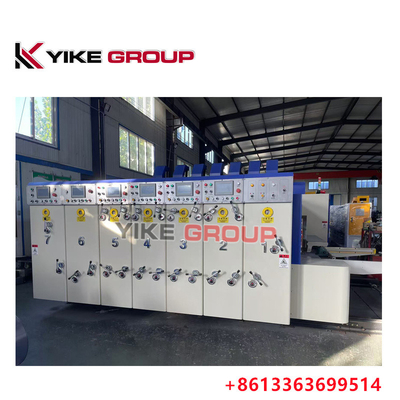

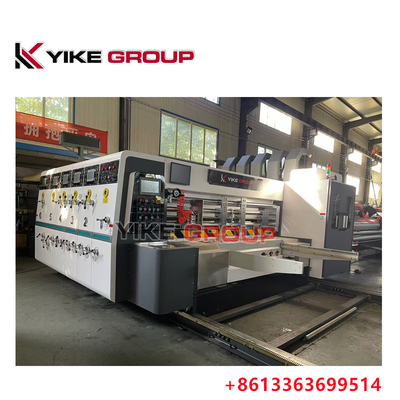

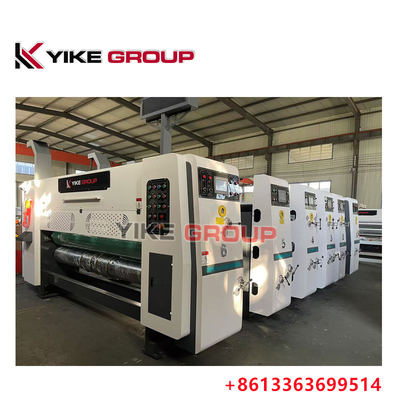

سرعت طراحی 150pcs/MinYK-1425 خودکار Flexo Printing برش میله ای با ماشین چاقو

سرعت طراحی 150pcs/MinYK-1425 ماشین چاپ خودکار Flexo

ترکیب و ویژگی های عملکرد کل ماشین

1. کامپیوتر کنترل هر واحد چاپ و تنظیم مرحله ای سوراخ کردن و برش می کند، که برای کار آسان و قابل اعتماد است.

2تمام رول های انتقال از فولاد با کیفیت بالا ساخته شده اند، کروم سخت و سطح زمین.

3. چرخ دنده انتقال استفاده می کند انتقال چرخ دنده با دقت بالا، ساخته شده از فولاد آلیاژ با کیفیت بالا، پردازش چرخ دنده زمین، قدرت بالا، مقاومت در برابر لباس و عملکرد پایدار.

4. هر گروه از کل ماشین به صورت الکتریکی جدا شده، به صورت پنوماتیک قفل شده و به صورت پنوماتیک قفل شده است. زنگ هشدار در طول راه رفتن به طور مداوم زنگ می زند تا ایمنی اپراتور را تضمین کند.

5. زنگ های مختلفی وجود دارد که به شما می گوید وقتی تجهیزات شروع و متوقف می شوند.

پارامترهای فنی اصلی

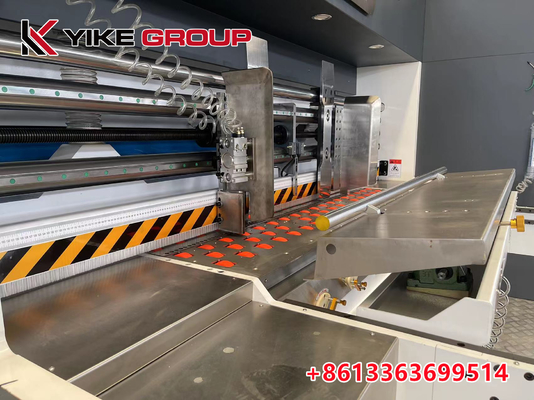

واحد تغذیه کاغذ (سربتغذیه لبه)

1) پانل کنترل اصلی توسط صفحه لمسی و دکمه های کنترل کنترل می شود، که راحت و قابل اعتماد است.

2) دستگاه اصلی با دکمه های دوگانه برای اطمینان از ایمنی اپراتورها و دستگاه اصلی راه اندازی می شود.

3) کاغذ می تواند به طور مداوم یا به طور متناوب (با شمارنده) تغذیه شود (کاغذ می تواند به صورت متناوب به صورت مورد نیاز تغذیه شود).

4) تنظیم شمارش ورق تغذیه، نشان دادن مقدار تولید.

5) موقعیت های باز کننده چپ و راست به صورت مکانیکی و الکتریکی برای حرکت فاصله کنترل می شوند.

6) باز کننده جلو به صورت دستی و همزمان تنظیم می شود تا شکاف را تنظیم کند.

7) چهار محور لبه جلو تغذیه کاغذ 7.5KW فن، تغذیه کاغذ کمکی مکش، برای اطمینان از تغذیه کاغذ صاف.

8) قطر بیرونی رولر تغذیه ورق بالا φ155.4mm است، لوله فولادی با دیواره ضخیم بدون درز، با لاستیک مقاوم به لباس پیچیده شده است.که نه تنها انعطاف پذیری را حفظ می کند بلکه مقاومت لباس پوشیدن سطح را نیز تضمین می کند، کاهش صاف شدن کارتون تغذیه شده.

9) قطر بیرونی رولر تغذیه ورق پایین φ155.4mm است، لوله فولادی بدون درز به صورت ظریف خرد شده و بر روی سطح برجسته شده و کروم شده است.

10) انتقال دو رولی یک انتقال اتصال کش کش کش را برای کاهش فرسایش و ایجاد انتقال صاف تر اتخاذ می کند.

11) کلاچ ماشین استفاده می کند کلاچ ماشین کنترل الکتریکی، و مجهز

واحد چاپ

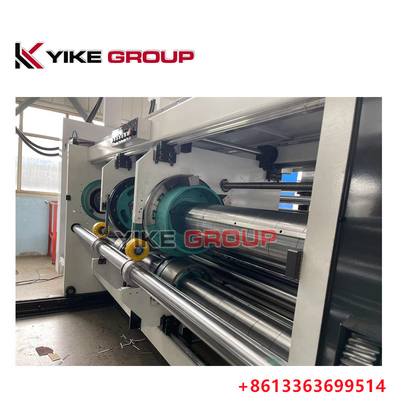

رولر صفحه چاپی

1) قطر بیرونی رولر صفحه چاپ شامل ضخامت صفحه 480mm است

2) رولر چاپ از لوله فولادی بدون درز با دیواره ضخیم با کیفیت بالا ساخته شده است و سطح آن به خوبی خرد شده و کروم سخت شده است.

3) تعدیل تعادل، عملکرد پایدار

4) رول بر روی صفحه آویزان می شود و قفل یک طرفه باعث می شود که تراز صفحه آویزان دقیق، راحت و سریع باشد.

5) شکاف آویزان کامل صفحه مناسب برای نوارهای آویزان صفحه 10 میلی متری است.

6) هنگام بارگذاری و تخلیه صفحه چاپ، سوئیچ پا برای چرخش جلو و عقب به صورت الکتریکی کنترل می شود، که راحت و انعطاف پذیر است.

رولر گره دار

1) قطر بیرونی رولر تثبیت کننده φ155.4mm است.

2) لوله فولادی بدون درز با دیواره ضخیم، سطح ظریف، کروم سخت.

3) تعدیل تعادل، عملکرد بدون مشکل.

4) تنظیم رول فشار یک ساختار خود قفل برای شکاف جعبه توربین را اتخاذ می کند و محدوده تنظیم 0-11mm است.

3،شفت تغذيه ورق

1) قطر بیرونی رولر تثبیت کننده φ86mm است.

2) لوله فولادی بدون درز با دیواره ضخیم ، سطح ظریف ، کروم سخت ، و سر میله برای افزایش قدرت بدن میله دارای یک منحنی است.

3) تعدیل تعادل، عملکرد بدون مشکل.

4) چرخ تغذیه کاغذ یک مکانیسم تنظیم سریع را اتخاذ می کند که کار آن ساده و سریع است.

رولر آنیلوکس انتقال جوهر

1) قطر رولر آنیلکس φ198mm

2) پس از خرد کردن ظریف سطح لوله فولادی بدون درز با دیواره ضخیم، خرد کردن سطح، حکاکی الگوی آنیلوکس و کروم سخت انجام می شود.

3) نقاط سازگار هستند و جوهر به طور مساوی اعمال می شود، که طول عمر صفحه چاپ و رول لاستیکی را افزایش می دهد.

4) هنگامی که رول لاستیکی و الگوی آنیلوکس چرخش می کنند، می توان یک تفاوت سرعت ایجاد کرد، که به رول لاستیکی اجازه می دهد تا نقش جویدن جوهر را بازی کند.

5) در ارتباط با سیستم تغذیه کاغذ، دستگاه بلند کردن خودکار پنوماتیک (در هنگام چاپ، رول آنیلکس پایین می آید و با صفحه چاپ تماس می گیرد، و در هنگام توقف چاپ،رولر آنیلوکس بالا می رود و از صفحه چاپ جدا می شود)

واحد اسلاتر

Pچرخ باز

1) قبل از فشار دادن، کاغذ آسان نیست و جعبه مرتب است.

2) دایر شکاف چرخ فشار به صورت دستی تنظیم می شود، با محدوده تنظیم 2-12mm. مکانیسم اسلایدر متقاطع استفاده می شود،و دنده انتقال همیشه در حالت درست شبکه در طول تنظیم است.

مکانیسم تنظیم چاقوی سوراخ

1) شاخه چاقو یک لوله فولادی بدون درز است، که دو بار خرد شده است، با کروم سخت بر روی سطح، و به آرامی حرکت می کند.

2) عرض سوراخ 7mm است.

3) فولاد آلیاژ گرمایی درمان شده و با چاقوی دندانی خرد می شود و سختی و سختی تضمین می شود.

4) فولاد آلیاژ با حرارت درمان شده و با چاقوی دو تیکه برش، با تیغه های تیز و دقت بالا خرد می شود.

5) چرخ فشار قطعات سوراخ و صندلی چاقوی سوراخ برای حرکت افقی چپ و راست توسط PLC کنترل می شود و دکمه تنظیم همزمان حرکت افقی را کنترل می کند.که کار آن ساده است و کارایی آن را افزایش می دهد..

8) دایره فاصله صندلی چاقو در دست تنظیم می شود، با محدوده تنظیم 2-12mm. مکانیسم کشش متقاطع پذیرفته شده است،و دنده انتقال همیشه حالت درست شبکه را در طول تنظیم تضمین می کند.

9) می تواند برای بسته بندی دو قطعه کارتن استفاده شود.

واحدهای شکافی

1. واحد محور دو چاقو slotter، استفاده از ساختار دندان داخلی کمک به ارتفاع جعبه، به طوری که روغن به راحتی آلوده کارتون
2. اولین خط فشار دور، پس از پیش بارگیری کارتونی به راحتی خرد نمی شود
3. بسته بندی دور فشار بالا ظاهر Urethane، کارتونی را آسیب نمی رساند
4. سهام چاقو slotter استفاده از مکانیسم عبور، پیچ با راهنمای خطی، برای حرکت انعطاف پذیر تر و دقیق تر
5. فاز شکاف و ارتفاع جعبه، کنترل دیجیتالی کامپیوتری و الکتریکی
6. پیش بارگیری، تنظیم شکاف پیچیدن کنترل دیجیتال کامپیوتری و الکتریکی را اتخاذ کنید

واحد برش

1. رولر پد لاستیک و رولر برش میله از مواد با کیفیت بالا ساخته شده اند و سطح پس از خرد شدن کروم سخت است.

2تعدیل تعادل برای افزایش ثبات عملیات

3رول برش و لاستیک به طور خودکار از طریق دستگاه منحرف کنترل شده توسط موتور در هنگام قطع قطع قطع می شوند.که می تواند کار خالی و ساده ماشین را کاهش دهد و عمر استفاده از لاستیک و مور را افزایش دهد.

4. انتقال مکانیکی می تواند باعث شود که لاستیک 40 میلی متر به چپ و راست حرکت کند ، که می تواند لباس رولر لاستیک را به طور مساوی توزیع کند و عمر خدمت رولر لاستیک را به شدت افزایش دهد.

5. مرحله برش میپوشد تنظیم 360 ° دیجیتالی الکتریکی را اتخاذ می کند که می تواند در هنگام اجرا یا متوقف شدن تجهیزات تنظیم شود و عملیات ساده و سریع است.

6. بخش برش میله مجهز به یک حلقه چاقوی برش میله بدون قالب است. کارتون معمولی نیازی به ساخت قالب ندارد و هزینه های قالب را صرفه جویی می کند.حرکت افقی حلقه چاقو برش می شود به صورت دستی تنظیم، و چهار چاقوی ارتفاع جعبه به طور همزمان تنظیم می شوند، که کار ساده و بهبود بهره وری است.
