خط تولید Single Facer برای TCY، Champion، JS، خط تولید مقوای موجدار Hsieh Hsu

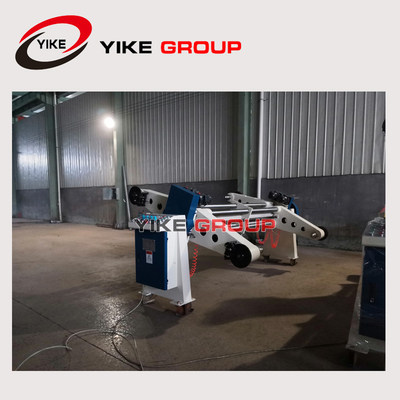

پایه رول آسیاب بدون محور ZJ-F

ویژگی های سازه ای:

1. ساختار متقارن همچنین می تواند دو بسته کاغذ را به طور همزمان نصب کند، کاغذ را می توان برای یک کار بدون وقفه استفاده کرد. درایو مکانیکی را برای تکمیل بستن کاغذ، بلند کردن، شل کردن، حرکت، در اطراف حرکت ترجمه و غیره اتخاذ می کند.

2. هر پایه رول آسیاب بدون محور مجهز به دو قطعه راهنمای کاغذ، دو مجموعه ماشین کاغذی، راهنمای کاغذی با استفاده از کانال 14 و جوش پست راهنمای، ماشین کاغذی 10 میلی متر جوش داده شده است، طول مسیر 4500 میلی متر است.

پارامترهای فنی:

1. حالت عمل پشتی: عملیات الکتریکی مکانیکی

2. محدوده گیر کردن کاغذ: حداکثر: 1800 میلی متر حداقل: 600 میلی متر

3. قطر گیر کاغذ: حداکثر: 1400 میلی متر حداقل: 400 میلی متر

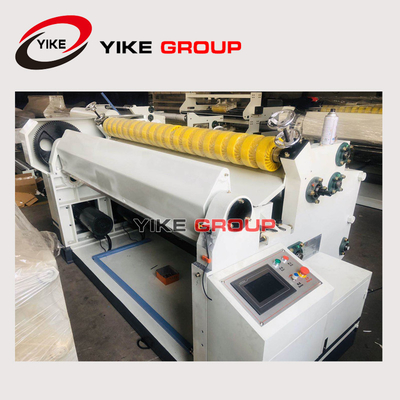

تک فیسر نوع بدون انگشت YK-280S (گرمایش با بخار)

ویژگی ساختاری:

1. پایه و دیوار چدنی دیوار، ضخامت تخته دیواری 130 میلی متر. اتصالات جهانی.

2. مواد غلتکی راه راه فولاد آلیاژی 48CrMo را اتخاذ می کند.

3. غلتک فشار ¢ 284 میلی متر، سنگ زنی سطح و روکش کروم.سیلندر را کنترل کنید و بالا و پایین را بردارید

4. چسب کنترل پنوماتیک برای چسباندن پشت، قطر غلتک چسب 215 میلی متر، سطح جلا حکاکی شده پس از روکش کروم ماشینکاری بافت دار به سبک گودال 36 خطی، پس از تراشیدن سطح غلتکی جلا داده شده با روکش کروم سخت.

پارامترهای فنی منظم:

1. عرض موثر: 1600 میلی متر

2. جهت عملیات: چپ یا راست (مطابق با کارخانه مشتری تعیین می شود)

3. سرعت طراحی: 100 متر / دقیقه سرعت کار: 60 متر / دقیقه

4. محدوده دما: 200-260 ℃

دستگاه گیرنده کاغذ دوار:

1. حداکثر طول دستگاه برای دریافت کاغذ 1350mm.

2. دستگاه می تواند به نقاط خودکار بدون توقف، انباشته شدن خودکار، زیر پشته ساز خودکار دست یابد.

3. دستگاه دریافت بالاترین سرعت 70 متر / دقیقه.
